ちょっと、そこ！バッテリーエネルギー貯蔵システム (BESS) のサプライヤーとして、私は効果的な監視および制御方法を導入することがいかに重要であるかを直接見てきました。このブログ投稿では、BESS をスムーズかつ効率的に実行し続けるために使用する重要なアプローチのいくつかを共有します。
監視と制御が重要な理由
方法に入る前に、監視と制御が BESS にとって非常に重要である理由について簡単に説明しましょう。 BESS は、電気エネルギーをバッテリーに蓄え、必要に応じて放出する複雑なシステムです。送電網の安定化、再生可能エネルギーの統合、バックアップ電源など、さまざまな用途で重要な役割を果たします。
適切な監視と制御がなければ、BESS は過充電、過放電、熱暴走、バッテリーの劣化などのいくつかの問題に直面する可能性があります。これらの問題は、システムのパフォーマンスと寿命を縮めるだけでなく、安全上のリスクも引き起こします。効果的な監視および制御方法を実装することで、BESS が安全で最適なパラメータ内で動作することを保証し、その効率と信頼性を最大化することができます。
モニタリング方法
BESS を監視するために使用する監視方法から始めましょう。これらの方法により、バッテリーの電圧、電流、温度、充電状態 (SOC)、健康状態 (SOH) などのさまざまなパラメーターに関するリアルタイム データを収集できます。主要な監視手法のいくつかを次に示します。
1. 電圧と電流の監視
電圧と電流は、バッテリーの状態に関する貴重な洞察を提供する基本的なパラメーターです。バッテリーの電圧と電流を継続的に監視することで、SOC を決定し、異常な充電または放電動作を検出できます。たとえば、放電中に電圧が急激に低下する場合は、バッテリーまたは充電システムに問題があることを示している可能性があります。
当社では、高精度の電圧センサーと電流センサーを使用して、これらのパラメーターを正確に測定します。これらのセンサーは、定期的にデータを記録し、分析のために中央制御装置に送信する監視システムに接続されています。
2. 温度監視
温度もバッテリーの性能と寿命に影響を与える重要なパラメーターです。高温ではバッテリーの劣化が加速し、熱暴走のリスクが高まる一方、低温ではバッテリーの容量と効率が低下する可能性があります。
バッテリー温度を監視するために、バッテリー パック内の重要な場所に温度センサーを取り付けます。これらのセンサーはリアルタイムで温度を測定し、データを監視システムに送信します。温度が特定のしきい値を超えると、監視システムはアラームをトリガーし、充電または放電速度を下げるか、冷却システムを作動させるなどの適切な措置を講じることができます。
3. 充電状態 (SOC) と健康状態 (SOH) の推定
SOC と SOH は、バッテリーの残存容量と全体的な状態を示す重要な指標です。これらのパラメータを正確に推定することは、BESS の動作を最適化し、長期的な信頼性を確保するために重要です。
SOC と SOH を推定するには、クーロン カウンティング、開回路電圧 (OCV) 測定、電気化学インピーダンス分光法 (EIS) など、いくつかの方法があります。これらの方法を組み合わせて使用して、SOC と SOH のより正確で信頼性の高い推定値を取得します。
4. バッテリー管理システム (BMS)
バッテリー管理システム (BMS) は、バッテリー パックを監視および制御する BESS の重要なコンポーネントです。 BMS は、セルのバランシング、過充電および過放電の保護、温度管理、障害診断などのいくつかの機能を実行します。
BMS はバッテリーパラメータを継続的に監視し、事前に設定されたしきい値と比較します。いずれかのパラメータがしきい値を超えた場合、BMS はバッテリーを充電または放電回路から切断するなど、バッテリーを保護するために適切な措置を講じます。
制御方法
監視に加えて、BESS が安全で最適なパラメータ内で動作することを保証するために、さまざまな制御方法も使用します。これらの方法により、充電率と放電率を調整し、バッテリーセルのバランスをとり、システムの電力の流れを管理することができます。主要な制御テクニックのいくつかを次に示します。
1. 充放電制御
充放電制御はBESSの最も重要な機能の1つです。充電速度と放電速度を制御することで、バッテリーの性能と寿命を最適化できます。たとえば、定電流 - 定電圧 (CC - CV) 充電アルゴリズムを使用して、バッテリーを安全かつ効率的に充電します。
CC フェーズでは、バッテリー電圧が事前設定値に達するまで、充電電流は一定に保たれます。その後、充電モードは CV フェーズに切り替わり、電圧が一定に保たれ、バッテリが完全に充電されるまで充電電流が徐々に減少します。
同様に、放電中は放電速度を制御して過放電を防止し、バッテリーが安全限界内で動作するようにします。
2. セルバランシング
セルのバランス調整は、パック内のすべてのバッテリー セルの SOC が同じになるようにする重要なプロセスです。時間の経過とともに、セルの特性や使用方法の違いにより、個々のセルの SOC が変化し、不均一な充放電が発生し、バッテリ全体の性能が低下する可能性があります。
当社では、アクティブおよびパッシブのセル バランシング技術を使用して、バッテリー セルの SOC を均等化します。アクティブ セル バランシングには、高 SOC セルから低 SOC セルへのエネルギーの転送が含まれますが、パッシブ セル バランシングでは、抵抗を介して高 SOC セルからの過剰なエネルギーが放散されます。
3. パワーフロー管理
電力潮流管理は、BESS をグリッドまたは他の電源と統合するために不可欠です。 BESS、グリッド、負荷間の電力の流れを制御することで、システムの効率と信頼性を最適化できます。
電力変換システム (PCS) を使用して電力の流れを管理します。 PCS は、バッテリーに蓄えられた DC 電力を、送電網やその他の電気機器で使用できる AC 電力に変換できます。また、電力の流れの方向と大きさを制御できるため、必要に応じて電力網からバッテリーを充電したり、電力網に放電したりすることができます。
当社が提供する製品
BESS のサプライヤーとして、当社はこれらの監視および制御方法を組み込んだ高品質の製品を幅広く提供しています。私たちのエネルギー貯蔵システム LiFePO4 コンテナは、大規模なエネルギー貯蔵アプリケーション向けのコンパクトで効率的なソリューションです。安全で信頼性の高い動作を保証する高度な監視および制御システムを備えています。

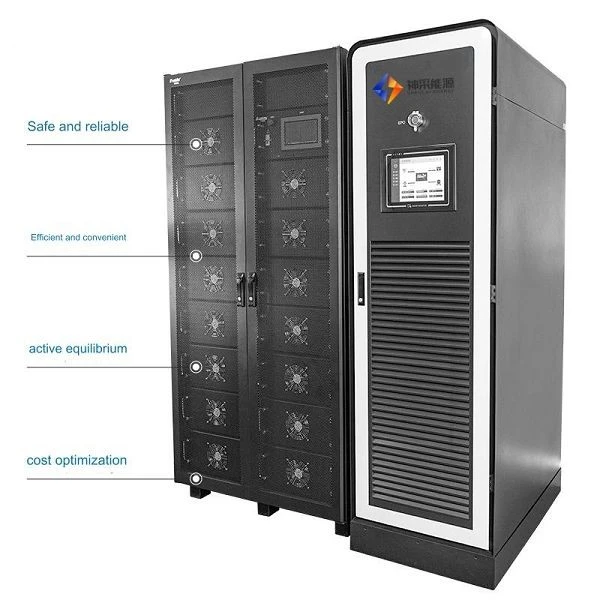

私たちも持っていますラックマウント型蓄電池住宅用および商業用のバックアップ電源など、小規模なアプリケーションに適したオプションです。これらのバッテリーは、既存の電気システムに簡単に統合できるように設計されており、優れた性能と耐久性を提供します。
信頼性が高く高性能な BESS をお探しの場合は、当社のエネルギー貯蔵システム LiFePO4 コンテナ素晴らしい選択です。最新のテクノロジーで構築されており、バッテリーの監視と制御に関する当社の専門知識に裏付けられています。
結論
バッテリーエネルギー貯蔵システムの安全、効率的、信頼性の高い動作には、効果的な監視および制御方法が不可欠です。電圧、電流、温度の監視、SOCおよびSOHの推定、および充放電制御、セルバランシング、パワーフロー管理などの高度な制御技術を組み合わせて使用することで、BESSが最適なパラメータ内で動作し、その性能と寿命を最大化することができます。
当社の BESS 製品についてさらに詳しく知りたい場合、または監視および制御方法についてご質問がある場合は、お気軽にお問い合わせください。当社は、お客様のニーズに合った適切なエネルギー貯蔵ソリューションを見つけるお手伝いをさせていただきます。
参考文献
- 『バッテリー管理システム: モデリングによる設計』P. Piller、B. Hahn、および J. Richardson 著。
- 「電気化学的エネルギー貯蔵の基礎」J. Garche著。
- RC Dugan と MF McGranaghan による「持続可能なマイクログリッドのためのエネルギー貯蔵」。
